Hướng Dẫn Sử Dụng Phụ Kiện Chính Để Lắp Đặt Tấm Ốp Trang Trí Kim Loại (Lõi PU 16mm)

Tài liệu này mô tả chi tiết các phương pháp lắp đặt đúng cách cho các phụ kiện quan trọng được sử dụng với Tấm ốp kim loại trang trí dạng sandwich (còn được gọi là tấm tường kim loại composite hoặc tấm lót vách có lõi PU) dày 16mm. Việc sử dụng phụ kiện đúng cách sẽ đảm bảo bề mặt bền, chống thấm và thẩm mỹ.

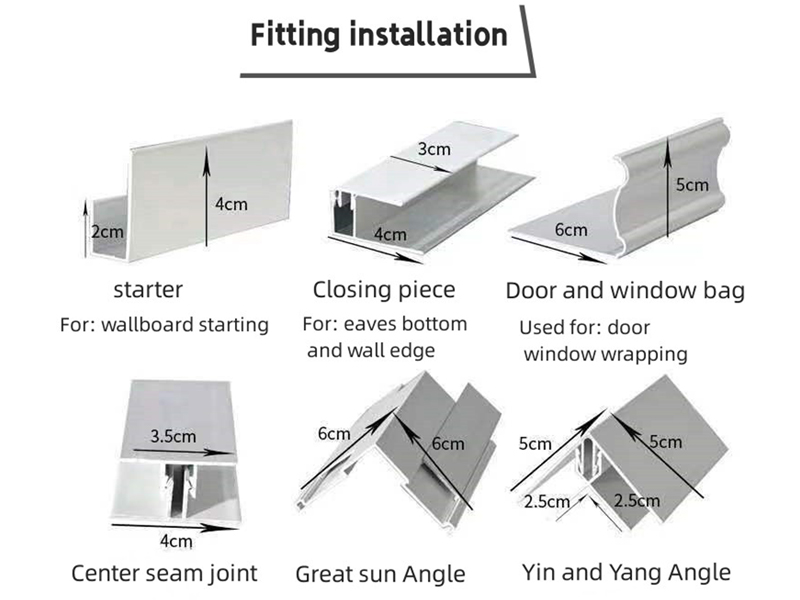

Vật liệu: Tấm ốp kim loại trang trí dạng sandwich (dày 16mm, lõi cách nhiệt Polyurethane), Thanh khởi đầu (Starter Trim), Thanh J-Channel (Finish Trim/Stopper), Thanh H-Profile (Joint Cover), Góc ngoài (bán kính lớn), Thanh viền cửa sổ/cửa ra vào (J-Trim hoặc Perimeter Trim), Góc trong/ngoài (chuẩn), Hệ thống thanh khởi đầu vô hình (Invisible Starter System).

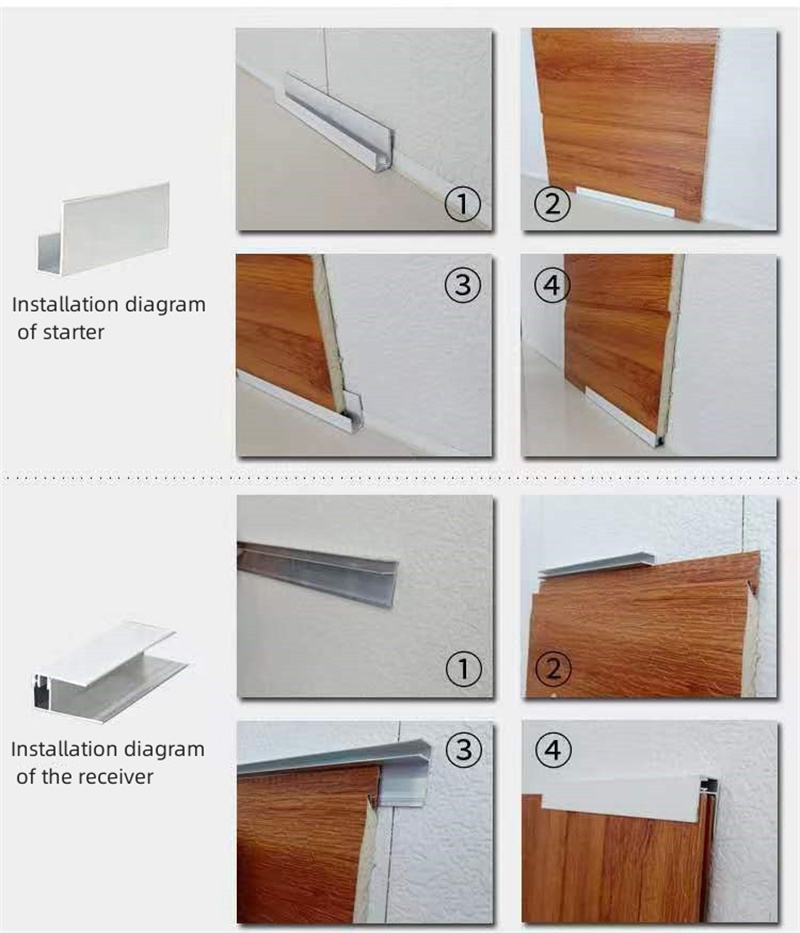

1. Thanh khởi đầu (Base Starter)

· Công dụng: Tạo ra một bề mặt phẳng, chắc chắn để lắp hàng đầu tiên của tấm ốp kim loại và bảo vệ lõi cách nhiệt khỏi độ ẩm từ mặt đất cũng như côn trùng.

· Lắp đặt: Cố định chắc chắn thanh bắt đầu theo chiều ngang dọc theo đường phấn dưới bằng các vít phù hợp vào lớp nền cấu trúc (xà gồ hoặc khung). Đảm bảo thanh này hoàn toàn cân bằng. Mép của thanh bắt đầu sẽ khớp với rãnh dưới cùng của tấm trang trí kim loại đầu tiên. Chiều cao của thanh phải hơi vượt quá độ dày tấm để bảo vệ lõi.

2. Thanh J-Channel (Thanh hoàn thiện / Gioăng chặn)

· Mục đích: Được sử dụng ở đỉnh tường, xung quanh máng mái và thường quanh cửa sổ/cửa ra vào (trừ khi dùng thanh hoàn thiện cửa sổ cụ thể) để tiếp nhận và cố định các mép cắt của các tấm kim loại dạng sandwich.

· Lắp đặt: Cố định chắc chắn thanh J-Channel dọc theo đường trên cùng, xung quanh máng hắt hoặc dọc theo chu vi các ô mở. Độ sâu của thanh phải đủ để chứa được độ dày 16mm của tấm. Các tấm trượt vào trong thanh. Đảm bảo các thanh được lắp đặt cân bằng/thẳng đứng và cho phép giãn nở nhẹ của tấm. Phần nối giữa các thanh phải chồng lên nhau tối thiểu 25mm.

3. Thanh H-Profile (Thanh che mối nối / Dải trung tâm)

· Mục đích: Tạo ra một đường nối thẳng đứng, sạch sẽ giữa hai tấm ốp kim loại liền kề chạy theo chiều dọc, che phủ các mép cắt và cung cấp một mối nối có cấu trúc.

· Lắp đặt: Lắp profile H theo chiều dọc lên thanh lát hoặc khung đỡ bên dưới trước khi lắp các tấm panel. Đảm bảo profile được lắp thẳng đứng hoàn hảo. Hai chân của hình "H" tạo thành các rãnh. Đẩy mép cắt của tấm panel trang trí kim loại đầu tiên vào một bên. Đẩy tấm panel liền kề vào bên đối diện của profile H. Cố định các tấm panel thông qua các cạnh bên đã chồng lấp theo thông số kỹ thuật của nhà sản xuất. Profile H sẽ che phủ mối nối.

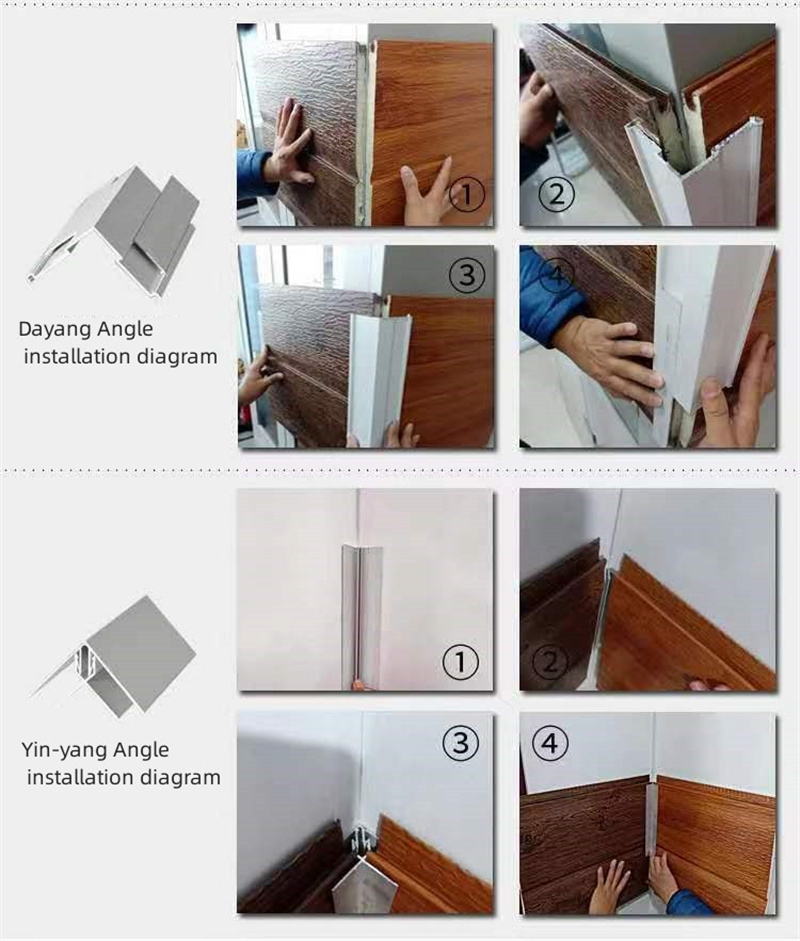

4. Góc ngoài bán kính lớn

· Mục đích: Bảo vệ và hoàn thiện các góc ngoài của công trình nơi hai bức tường ốp kim loại gặp nhau ở góc 90 độ, với thiết kế bo tròn mượt mà.

· Lắp đặt: Đặt thanh góc lên các thanh nẹp góc hoặc khung xương. Đảm bảo thanh này thẳng đứng. Cố định chắc chắn thông qua mép được chỉ định. Hai cạnh của thanh góc sẽ mở rộng dọc theo bề mặt mỗi bức tường liền kề. Lắp các tấm kim loại trang trí trên mỗi bức tường, đẩy mép cắt thẳng đứng của chúng vào các cạnh tương ứng của thanh góc. Làm theo trình tự chồng lấp như với thanh profile H.

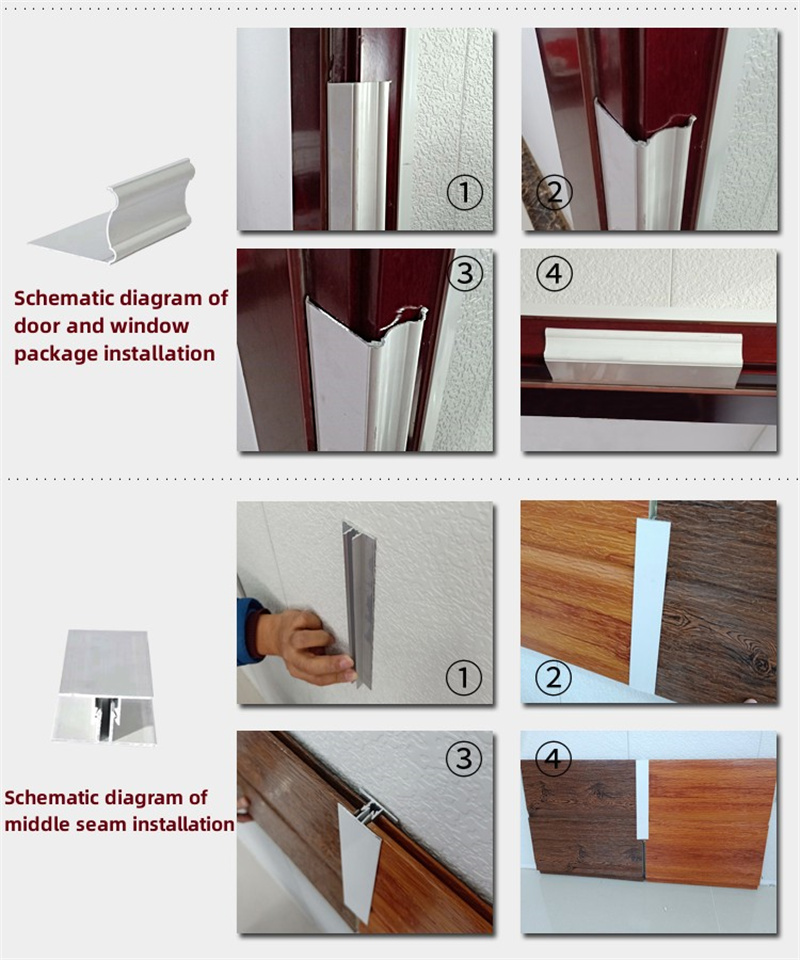

5. Thanh bao cửa sổ/cửa (J-Trim / Perimeter Trim)

· Mục đích: Tạo khung cho các ô cửa sổ và cửa, tiếp nhận các mép cắt của các tấm kim loại dạng sandwich và tạo sự chuyển tiếp hoàn thiện.

· Lắp đặt: Lắp thanh bao quanh chu vi của ô thô, cố định chắc chắn vào khung/thanh nẹp. Đảm bảo thanh nằm ngang và thẳng đứng. Các góc cần được cắt xéo để có bề mặt hoàn thiện sạch sẽ. Thanh này tạo thành một rãnh. Cắt các tấm ốp kim loại vừa khít với kích thước ô chờ. Đẩy mép cắt của các tấm vào rãnh của thanh bao cửa sổ/cửa.

6. Góc trong/ngoài tiêu chuẩn

· Mục đích: Các profile tiêu chuẩn (thường có góc nhọn hơn so với góc bán kính lớn) dùng để hoàn thiện các góc 90 độ bên trong (lõm) và bên ngoài (lồi) nơi các bức tường gặp nhau.

· Lắp đặt: Tương tự như góc bán kính lớn. Lắp thanh nẹp góc trong hoặc ngoài phù hợp thẳng đứng lên khung/giằng ở góc, sau đó cố định. Trượt mép cắt của các tấm trang trí kim loại trên mỗi bức tường liền kề vào hai cạnh của thanh nẹp góc. Đảm bảo khớp nối khít và đúng trình tự.

7. Hệ Thống Khởi Đầu Ẩn

· Mục đích: Cung cấp vị trí cố định đáy được giấu kín cho tấm đầu tiên của panel kim loại trang trí dạng sandwich, mang lại vẻ thẩm mỹ sạch sẽ hơn so với thanh khởi đầu lộ rõ.

· Lắp đặt: Một kẹp hoặc thanh đỡ chuyên dụng được cố định trực tiếp vào thanh ngang phía dưới hoặc hệ khung theo đường khởi đầu. Tấm ốp kim loại đầu tiên sau đó được hạ xuống kẹp này, khớp vào hệ rãnh hoặc móc ẩn bên trong mép dưới của tấm. Mặt trước của tấm sẽ che hoàn toàn điểm cố định.

Các Lưu Ý Chung Cho Tấm Ốp Kim Loại Ghép Đôi Trang Trí:

· Hệ khung phụ: Đảm bảo hệ thống thanh ngang hoặc khung phải phẳng, thẳng đứng và chắc chắn, đúng theo tính toán kết cấu.

· Bu lông vít: Chỉ sử dụng vít chống gỉ do nhà sản xuất khuyến nghị (thường đi kèm vòng đệm EPDM). Vít phải được xiết vuông góc với bề mặt tấm, chặt vừa đủ (tránh nén lớp lõi PU).

· Giãn nở/co rút: Cần tính đến sự giãn nở vì nhiệt. Tuân thủ hướng dẫn cụ thể về khe hở đầu và vị trí đặt vít trong các rãnh (nếu có). Không được cố định cứng cáp các tấm.

· Cắt: Sử dụng lưỡi cưa có răng nhỏ (có đầu hợp kim carbide) hoặc kìm cắt tấm chuyên dụng để cắt sạch sẽ. Bít kín các mép cắt PU hở bằng chất trám kín tương thích hoặc nắp đậy cuối theo quy định.

· Chống thấm: Đảm bảo độ chồng mí tối thiểu (thường là tối thiểu 50mm theo chiều ngang, 100-150mm theo chiều dọc). Bít kín các mối nối đầu trong thanh chữ H và góc nếu được khuyến nghị. Đảm bảo các bộ phận chống thấm tích hợp chính xác với hệ thống ốp tường.

· An toàn: Luôn tuân thủ các quy trình an toàn phù hợp khi làm việc ở trên cao và sử dụng công cụ.
