Guide d'installation des accessoires clés pour panneaux sandwich décoratifs métalliques (âme en PU de 16 mm) Utilisation des accessoires

Ce guide décrit les méthodes correctes d'installation des accessoires essentiels utilisés avec les panneaux sandwich décoratifs métalliques de 16 mm d'épaisseur (également appelés panneaux muraux composites métalliques ou bardage métallique avec âme en polyuréthane). Une utilisation correcte des accessoires garantit une façade durable, étanche et esthétique.

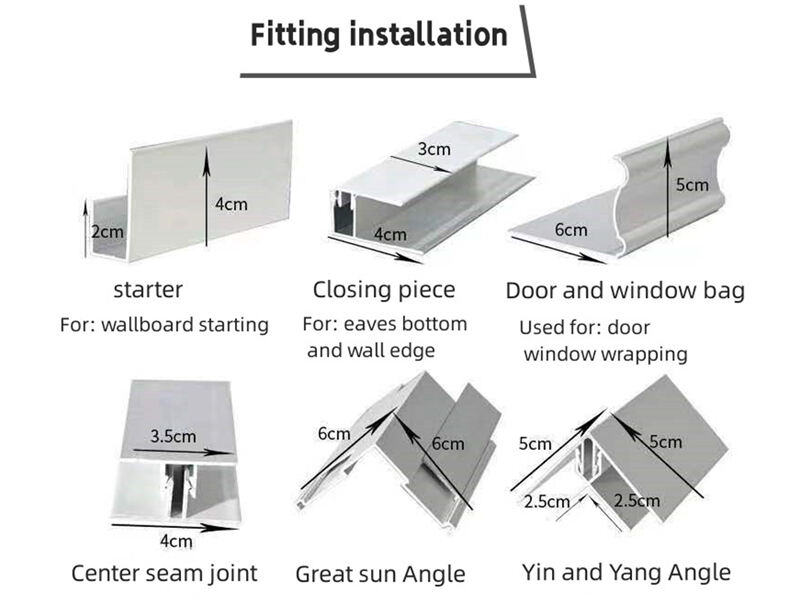

Matériaux : Panneau Sandwich Décoratif Métallique (épaisseur 16 mm, âme isolante en polyuréthane), Profil de Démarrage, J-Channel (Profil de Finition/Butoir), H-Profile (Couvre-joint), Angle Extérieur (Grand Rayon), Profil pour Fenêtre/Porte (J-Profil ou Profil Périmétrique), Angle Intérieur/Extérieur (Standard), Système de Démarrage Invisible.

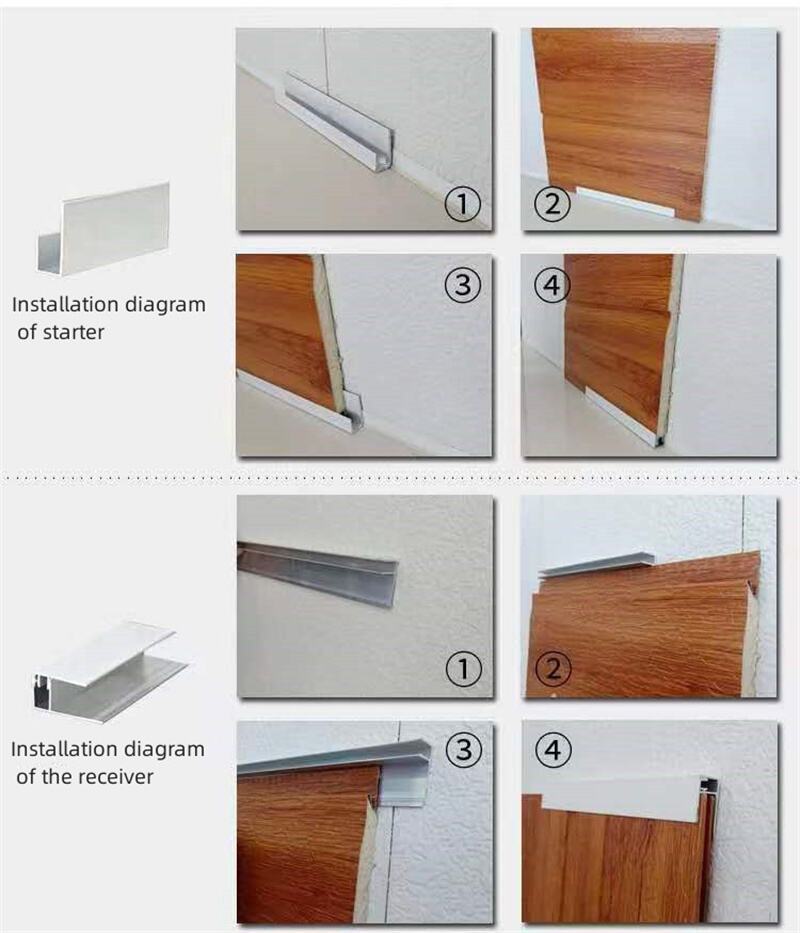

1. Profil de Démarrage (Démarrage Basique)

· Fonction : Fournit une base horizontale et sécurisée pour la première plaque de bardage métallique et protège l'âme isolante contre l'humidité du sol et les nuisibles.

· Installation : Fixez solidement le profilé de départ horizontalement le long de la ligne tracée à la craie en utilisant des vis adaptées dans le support structurel (lattes ou ossature). Assurez-vous qu'il est parfaitement horizontal. Le rebord du profilé de départ s'engage dans la rainure inférieure de la première plaque décorative métallique. La hauteur du profilé doit légèrement dépasser l'épaisseur de la plaque afin de protéger le cœur.

2. Profilé en J (Profilé de finition / Butée)

· Fonction : Utilisé en haut du mur, autour des avant-toits et souvent autour des fenêtres/portes (sauf si l'on utilise un profilé spécifique pour les fenêtres) pour recevoir et fixer les bords coupés des panneaux métalliques sandwich.

· Installation : Fixez fermement le profilé en J le long de la ligne supérieure, autour des avant-toits ou sur le périmètre des ouvertures. La profondeur du profilé doit permettre d'accueillir l'épaisseur de 16 mm des panneaux. Les panneaux s'insèrent dans le profilé. Vérifiez que les profilés sont bien horizontaux/verticaux et prévoyez une légère dilatation des panneaux. Recouvrez les joints entre profilés avec un chevauchement d'au moins 25 mm.

3. Profilé en H (Cache-joint / Bande centrale)

· Fonction : Crée une jointure verticale propre entre deux panneaux de bardage métallique adjacents installés verticalement, recouvrant les bords coupés et formant un joint structuré.

· Installation : Installer le profilé H verticalement sur la lisse ou l'ossature sous-jacente avant les panneaux. S'assurer qu'il est parfaitement à plomb. Les branches du « H » forment des canaux. Insérer le bord coupé du premier panneau décoratif métallique dans un côté. Insérer le panneau adjacent dans le côté opposé du profilé H. Fixer les panneaux à travers leurs recouvrements latéraux conformément aux spécifications du fabricant. Le profilé H recouvre le joint.

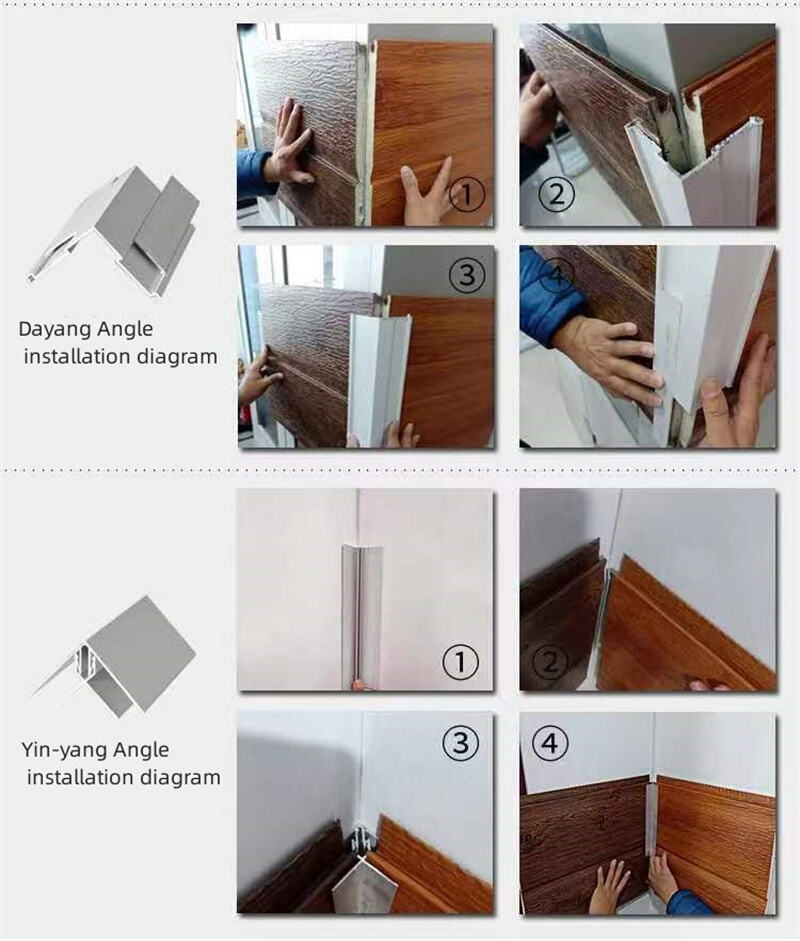

4. Grand rayon d'angle extérieur

· Fonction : Protège et finit les angles extérieurs du bâtiment où deux murs en bardage métallique se rejoignent à 90 degrés, avec un profil lisse et arrondi.

· Installation : Positionnez la moulure d'angle sur les tasseaux ou le châssis d'angle. Vérifiez qu'elle est verticale. Fixez-la solidement par l'onglet prévu à cet effet. Les branches de la moulure d'angle s'étendent sur chacune des surfaces murales adjacentes. Installez les panneaux décoratifs métalliques sur chaque mur, en insérant leurs bords verticaux découpés dans les branches respectives de la moulure d'angle. Suivez la même séquence de recouvrement que pour le profilé H.

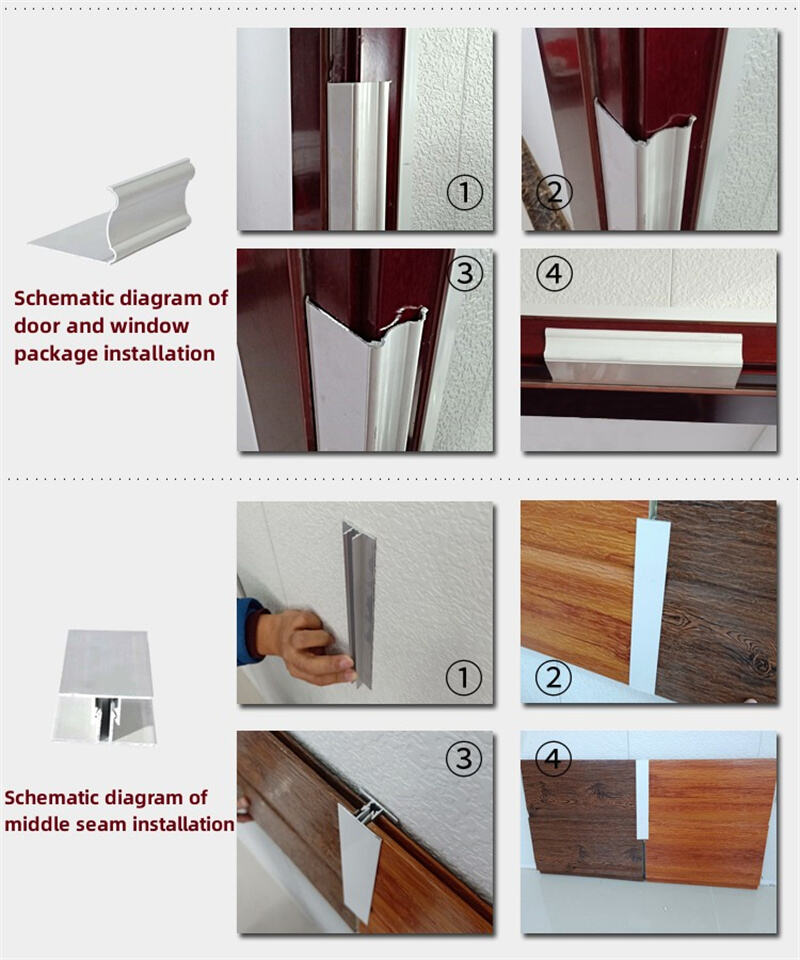

5. Moulure de fenêtre/porte (J-Trim / Moulure périphérique)

· Fonction : Encadre les ouvertures de fenêtres et de portes, reçoit les bords découpés des panneaux sandwich métalliques et assure une transition finie.

· Installation : Installez la moulure autour du périmètre de l'ouverture brute, en la fixant solidement au châssis/tasseaux. Vérifiez qu'elle est horizontale et verticale. Des coupes à onglet sont nécessaires aux angles pour un fini propre. La moulure forme un canal. Découpez les panneaux de revêtement métallique pour qu'ils s'ajustent précisément à l'ouverture. Insérez les bords découpés des panneaux dans le canal de la moulure de fenêtre/porte.

6. Angle intérieur/extérieur standard

· Fonction : Profils standard (souvent à angle plus marqué que le grand rayon) pour finir les angles intérieurs (concaves) et extérieurs (convexes) à 90 degrés là où les murs se rejoignent.

· Installation : Similaire au coin à grand rayon. Installer la moulure d'angle intérieur ou extérieur appropriée verticalement sur l'ossature/liteaux du coin et la fixer. Glisser les bords coupés des panneaux décoratifs métalliques sur chaque mur adjacent dans les branches de la moulure d'angle. Veiller à un ajustement serré et à un ordre correct.

7. Système de Démarrage Invisible

· Fonction : Fournit un système de fixation bas dissimulé pour le premier panneau sandwich décoratif métallique, offrant une esthétique plus épurée par rapport à un profil de démarrage visible.

· Installation : Une pince ou un support spécial est fixé directement sous la lisse inférieure ou le châssis, le long de la ligne de départ. La première plaque de bardage métallique est ensuite abaissée sur cette pince, engageant un système de rainure ou d'attache cachée intégré au bord inférieur de la plaque. La face de la plaque recouvre complètement le point de fixation. Les plaques suivantes s'emboîtent sur la première plaque comme d'habitude.

Considérations générales pour les panneaux sandwich décoratifs métalliques :

· Sous-structure : Assurez-vous que le système de lisses ou de châssis soit nivelé, vertical et robuste, conformément aux calculs structurels.

· Fixations : Utilisez uniquement des vis résistantes à la corrosion recommandées par le fabricant (généralement équipées d'un joint EPDM). Insérez les vis perpendiculairement à la surface du panneau, fermement serrées mais sans excès (évitez de comprimer le noyau en mousse PU).

· Dilatation/Contraction : Prévoyez un jeu pour compenser les mouvements thermiques. Suivez les consignes spécifiques concernant les jeux terminaux et le positionnement des fixations dans les fentes (le cas échéant). N'effectuez pas de fixation rigide des panneaux.

· Découpe : Utilisez des lames de scie à dents fines (à pointe en carbure) ou des cisailles spécialisées pour panneaux afin d'obtenir des coupes propres. Scellez les bords exposés du cœur en PU avec un produit d'étanchéité compatible ou des embouts conformément aux spécifications.

· Étanchéité : Respectez les recouvrements corrects (généralement minimum 50 mm horizontalement, 100 à 150 mm verticalement). Étancheifiez les joints de about dans les profils en H et les angles si recommandé. Assurez-vous que les solins s'intègrent correctement au système de bardage.

· Sécurité : Respectez toujours les consignes de sécurité appropriées lors de travaux en hauteur et lors de l'utilisation d'outils.
